IBM Thinkpad 570 OverClock (300Mhz -> 450Mhz)

주의! 본 내용은 완전 분해와 떔질을 요합니다.
오버클럭 인한 불이익은 저와 제 블로그에서는 절대 책임지지 않습니다.
각자 오버클럭을 하는 개인에게 책임이 있음을 강조합니다.

제 Thinkpad 570은, 펜티엄2 300Mhz입니다.(고물이라고 하시는분도 계시겠지요.)

원래 펜티엄2 366Mhz 메인보드를 장착하고 있었으나, 충전회로가 나가는 바람에 교체를 했습니다.

그것까지는 상관은 없고, 흰지의 파손, 상판의 파손 기타등등의 파손들을 맛보면서

포포펫처럼 이것도 그냥 끝까지 주물럭 거려보자 라는 생각으로 오버클럭을 시도해 보았습니다.

인터넷에는 제가 못찾는건지 570 오버클럭글이 없던데…

240 셀러론300Mhz오버관련글을 읽다가 pLL칩이 동일함을 알았습니다.

참고 – http://monkung.hp.infoseek.co.jp/tp240/cup/cpu_450.htm

우선 분해입니다. 여기서는 분해를 언급하지 않겠습니다.

Hardware Maintenance Manual을 참고해 분해해 주시기 바랍니다.

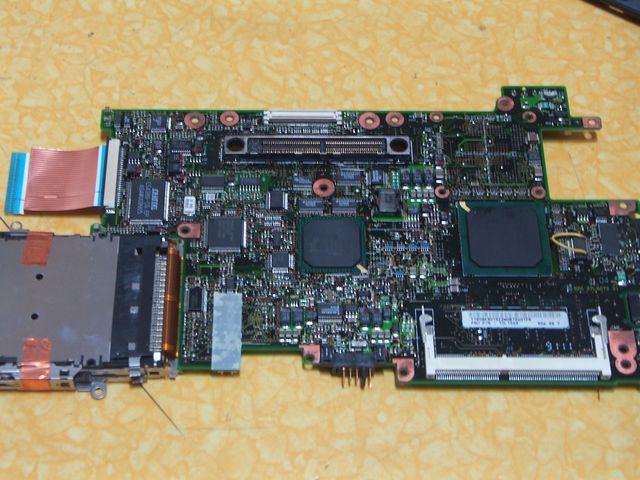

메인보드를 완전 떼어 내신후 뒤집어 보시면 BX칩이 있습니다.

사용자 삽입 이미지

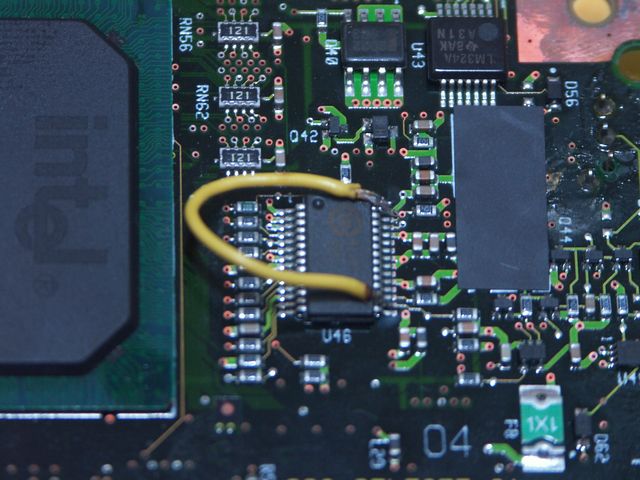

BX칩은 램슬롯 위에 위치하고 있습니다. 땜질이 필요한곳은 BX칩 옆의 W137H칩입니다.

이 칩이 FSB를 결정하는 pLL칩입니다.

사용자 삽입 이미지
28번(VDDQ3, 상)과 16번(SEL66/100, 하)를 그냥 연결하면됩니다. 15번(맨 밑)은 GND입니다.

쉽게 설명하면 칩의 오목한부분을 기준으로 오른쪽 맨 위부분과 오른쪽 맨 아래에서 두번째를 연결하면

FSB가 100으로 설정됩니다.

위 참고 사이트에서 보다보니 240은 전압을 0.5v올려줘야 정상부팅된다고 해서,

570쪽 전압설정관련 칩과 데이터시트들을 찾아다녔습니다. 이부분이 240하고 다른데…

엄청난 물리공식앞에서 그냥 주저 앉았습니다. 그래서 FSB만 올리고… 조립…

방열판도 채 올리지 않고… 키보드 LCD만 연결해서 전원을 켰습니다.

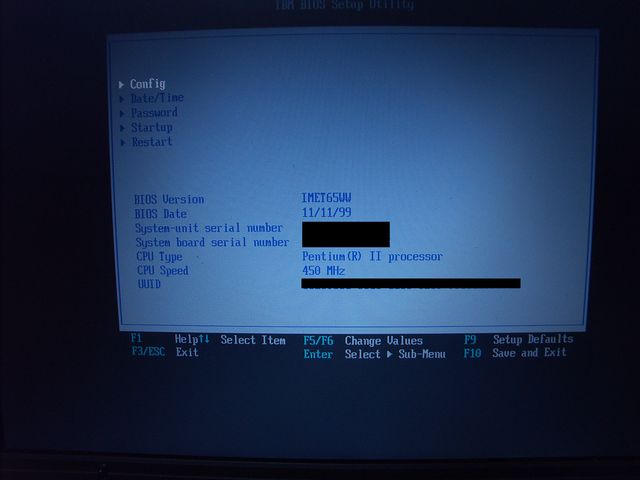

BIOS들어가보니 450Mhz라고 나옵니다… (240도 전압설정안해도 BIOS는 진입된다고 하는군요. 그 이후가…)

그런데… 날짜 설정하려고 만지니까 꺼집니다. 그걸 반복하다가…

우연히 CPU만졌다가 손델뻔해서… 히트싱크를 안 설치해서 그렇구나 해서 얼른 그냥 완전 조립해버렸습니다.

사용자 삽입 이미지


원래 570 하드에 깔려있던것이 gOS(이전 포스트에서 올렸었습니다.)인지라 부팅해보니…

안 뻗고 잘 되더군요. 그래서 확인겸 윈도우 설치… 전압 설정안해도 부팅 되더군요.

윈도XP 시스템 등록정보상에는 448Mhz…

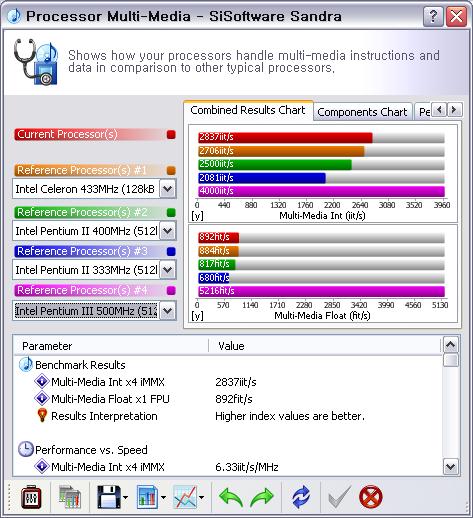

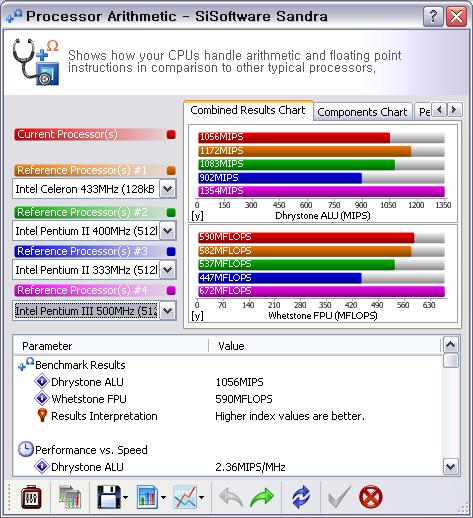

산드라를 돌려 보았습니다.

사용자 삽입 이미지

사용자 삽입 이미지이 수치를 보면… 오버클럭이 되긴 된거 같은데… 산드라에서는 FSB가 90Mhz라고 나오네요…

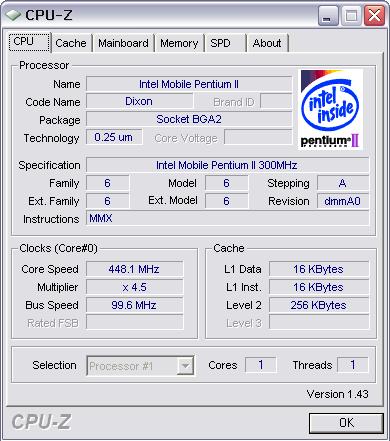

사용자 삽입 이미지CPU-z에서는 100Mhz가까이 나오는군요. 혹시 오버클럭으로 인해서 뻗는경우가 생길까 해서

CPU를 혹사시켜보았습니다. SuperPI 32M를 기동했습니다.

초기화에만 11분…

30분넘게 돌려서 멀쩡하길래… 그냥 그러려니하고 종료했습니다.

체감속도는 올라가긴 올라간거 같은데… 하드가 너무 느려서 별로 안느껴 지네요. 쩝…

졸려서 여기까지 올립니다. ㅡㅡ; 나머지 테스트는 내일 이후에나…
